Když se člověk dívá na letadlo přistávající na dráhu, málokdy si uvědomí, jakou roli v tom celém hraje právě podvozek. Není to jen pár kol s tlumičem. Je to jeden z nejnamáhanějších systémů na celém letadle – a taky jeden z těch, který se musí otestovat tak důkladně, že by to leckterý stavař záviděl.
Měl jsem možnost se na to podívat trochu blíž. A řeknu vám rovnou – tohle není žádné „kopnutí do pneumatiky„. Tady jde o čistou vědu, přesné měření a hlavně – pořádný nářez.
1. Statické zkoušky: Když se to začne lámat
Každý podvozek, než vůbec dostane šanci držet letadlo při pojíždění nebo přistání, musí projít tzv. statickými zkouškami. Jinými slovy – musí se ověřit, že konstrukce vydrží i extrémní síly. Tady se nic nenechává na náhodu. V praxi to znamená, že podvozek je nainstalován na testovací rám a zatěžován přesně kalibrovanými hydraulickými válci, které simulují extrémní přistání, boční zatížení nebo třeba náraz při poruše podvozku.
Měří se všechno – od deformací rámu přes zatížení ložisek až po výkyvy jednotlivých ramen. Používají se tenzometry, LVDT čidla i optické systémy pro sledování mikrotrhlin. A ano, někdy se test jede až „do prasknutí“, aby se přesně zjistilo, kolik toho konkrétní kus unese, než řekne sbohem.
2. Únavové zkoušky: Simulace letů bez konce
Další fáze je možná ještě náročnější. Tady se totiž testuje životnost. Vezme se podvozek a zavře se do stroje, který s ním simuluje tisíce startů a přistání. Cyklus za cyklem, až do desítek milionů zatížení. Přesně tak, aby se odhalilo, kde se začne unavovat materiál, praskat slitiny nebo ztrácet účinnost tlumič.
Nejčastěji selhávají součástky jako písty, vidlice nebo tlumiče. Sleduje se, jak se šíří trhliny, měří se lomová houževnatost materiálu (test K1C) a hledá se moment, kdy by to celé mohlo selhat za letu.
3. Pádové testy: Simulace přistání tvrději než Ryanair
Tohle je kapitola sama pro sebe. Představte si padostroj – vertikální konstrukci o výšce třeba 4 metry, kde se celý podvozek nechá spadnout volným pádem. Nejen tak. Kola se před tím ještě roztočí na horizontální rychlost odpovídající přistání. A pak – šup dolů.
Testuje se, co udělá tlumení, jak se podvozek deformuje, jak se chovají kola a hlavně – co se stane s hydraulikou. Měří se přetížení (většinou 3–5 g), tlak v tlumičích, teplota brzd, záznamy z vysokorychlostních kamer i optické trhliny v povrchu.
Tenhle test se mimochodem používá nejen u dopravních letadel, ale i u UAV – tedy bezpilotních strojů. I tam je třeba vědět, jestli to přežije i méně ladný návrat na zem.
4. Funkční testy: Swing test a další srandičky
Kromě toho, že se podvozek testuje na sílu, je nutné ověřit i jeho samotné fungování. Vysouvání a zasouvání za různých podmínek, reakce na hydraulické výpadky, funkčnost zámků, nouzové vysunutí gravitací… tady se nehraje na náhodu.
Dělají se tzv. swing testy, kdy je podvozek simulovaně instalován na maketě trupu a pomocí hydraulických čerpadel se sleduje jeho činnost při různých rychlostech a zatíženích. K tomu se přidá testování řídicích systémů – hlavně zda je podvozek schopný odolat bočním silám při přistání s větrem nebo asymetrickému dosedu.
5. Analýza materiálu: Co se skrývá uvnitř
Všechny tyhle testy by neměly smysl bez znalosti samotného materiálu. Letadlové podvozky se vyrábějí ze superslitin jako je Inconel 718, titanové slitiny nebo vysoce pevné hliníky. Každý z těchto materiálů má svá specifika – jinak praská, jinak se deformuje a jinak se chová v chladu nebo žáru.
Testují se vzorky materiálů – zkoumá se mikrostruktura (pomocí metalografie), hledají se skryté vady RTG nebo ultrazvukem, měří se tvrdost i chemické složení. Každá šarže musí projít vším, než se z ní stane součástka, která ponese váhu třeba 50 tun.
Simulační nástroje: Když ještě nic neexistuje, ale už to musí fungovat
Než se postaví první prototyp podvozku, probíhá velká část testování digitálně. Využívají se výpočtové metody jako FEM (metoda konečných prvků), které umožní modelovat rozložení napětí, deformace i možné body selhání konstrukce.
Simuluje se všechno – od nárazů při přistání přes opotřebení při taxi až po extrémní zatížení v zatáčkách. V praxi to vypadá tak, že inženýři v softwaru jako ANSYS nebo Abaqus vytvoří přesný 3D model podvozku a následně ho „mučí“ v různých režimech. Výhoda? Odhalí se slabiny dřív, než se vyrobí jediný kus.
Čím dál častěji se uplatňuje i koncept digitálních dvojčat – to znamená, že reálný kus podvozku má svůj virtuální klon, který průběžně aktualizuje data o zatížení a stárnutí. Tohle není sci-fi, tohle je letectví dnes.
Historie: Od dřevěných lyží po titanové zámky
Zpátky na zem – doslova. Když bratři Wrightové v roce 1903 zkonstruovali svůj Flyer, žádné tlumiče neřešili. První letouny měly buď pevné dřevěné lyžiny, nebo jednoduchá kola bez jakéhokoliv odpružení. A přistání? Spíš řízený pád.
První opravdové hydraulické tlumiče se objevují až ve 30. letech (třeba na DC-3). V 60. letech pak nastává zlom – příchod titanových slitin znamená, že podvozky jsou o 30–40 % lehčí, ale pořád drží stejně (nebo víc).
Dneska už se používají i 3D tištěné komponenty. GE Aviation tiskne titanové části pro Boeing 787 – zámky, výztuhy, i držáky. Co dřív trvalo týdny výroby, je dnes otázka hodin.
Různé typy podvozků: Ne všechno má tři kola
Ne každý letoun má ten klasický „trojkolový“ příďový podvozek. U historických strojů najdeme tzv. ostruhový podvozek – dvě hlavní kola vzadu a malé kolečko vzadu. Tenhle typ je složitější na přistání a start, ale byl běžný ještě během 2. světové války (např. Spitfire).
Moderní standard je tricycle – dvě kola vzadu, jedno vepředu. Dává to lepší výhled z kokpitu, stabilitu při pojíždění i jistější přistání.
Pak jsou tu speciály – třeba stíhačky F-16 s tandemy kvůli úspoře místa, nebo těžkotonážní A380, jehož podvozek má 22 kol, přičemž každé z nich musí unést až 30 tun. A to už je slušný nášup.
Každý den trávíme hodiny surfováním po internetu: v práci, doma, v kavárně, ve městě i při cestování. Připojujeme se všude k internetu i na veřejných wifi a ani si neuvědomujeme, jak snadno můžeme přijít o svá data, údaje i soukromí. Bezpečí na internetu není luxus, ale už dávno nutnost! 🌐🚀
Chraňte svá data, než bude pozdě skrze VPN! 🔒 Vyzkoušejte NordVPN se slevou 77% + 3 měsíce bonus zdarma nebo CyberGhost se slevou 82 % + 3 měsíci zdarma či ExpressVPN se slevou 61% + 6 měsíci bonus zdarma. Pokud nebudete spokojeni, každá z těchto VPN garantuje vrácení peněz + je přímo námi otestována!Extrémní podmínky: Mrazák, poušť a sůl
Podvozky nejsou žádné skleníkové kytičky. Musí fungovat v prostředí, kde normálním věcem zamrzají šrouby nebo je sežere rez za dva týdny.
V Arktidě se musí maziva chovat spolehlivě i při -65 °C. Ložiska Iljušinu Il-76 jsou přímo navržená pro sibiřské mrazy. Naopak pouštní prostředí je výzva kvůli prachu – například Hercules C-130 má filtry, které zachytí i mikročástice pod 20 mikronů.
A pak tu máme námořní letectví – F/A-18 Hornet musí přistát na letadlové lodi. Jeho podvozek má speciální povrchové úpravy proti korozi, která je jinak v prostředí slaného oceánu neúprosná.
Inovace a budoucnost: Podvozek, co myslí
Věřte nebo ne, budoucnost podvozků je fakt zajímavá. Inženýři testují tzv. morfing podvozky – konstrukce, které se přizpůsobí terénu, třeba u UAV přistávajících na nezpevněné ploše.
Další chuťovka? Piezoelektrické tlumiče – generují elektřinu při přistání. Energie z nárazu, která by jinak byla promarněná, se ukládá do baterií. U elektrických letadel to bude zásadní.
A nesmím zapomenout na AI diagnostiku – senzory přímo v materiálech sbírají data o vibracích, zatížení, teplotách… a algoritmus předpoví, kdy je čas na výměnu. Tohle je nová éra údržby – prediktivní, ne reaktivní.
Rekordy a kuriozity: Když podvozek zvedá obočí
V letadle je spousta fascinujících věcí, ale podvozek má na kontě hned několik rekordních a hodně bizarních momentů.
- Nejtěžší podvozek má bez debat Airbus A380. Každé z jeho 22 kol unese až 30 tun. Když přistává plně naložený, je to v podstatě mobilní panelák na kolech.
- Nejvyšší přistávací rychlost? Concorde. Přistával klidně i ve 300 km/h, což si vyžádalo extrémně výkonné uhlíkové brzdové disky. A protože se během letu podvozky zahřívaly třením, jejich expanze byla přímo součástí utěsnění hydraulického systému. Jo, inženýrské šílenství v praxi.

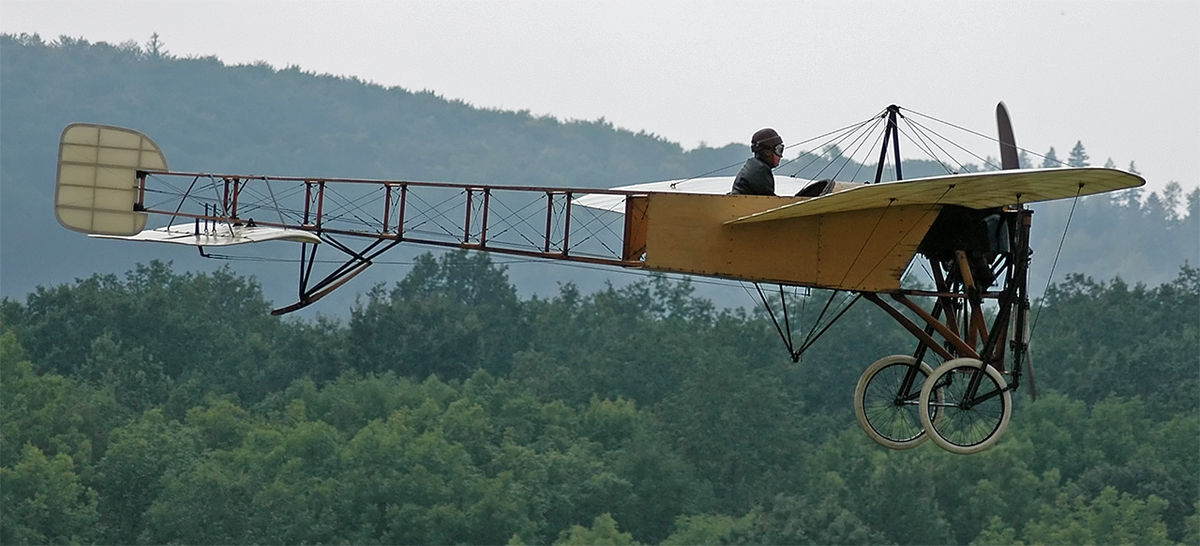

- Nejpodivnější podvozek? Možná ten na Blériotu XI z roku 1909 – kola měla dřevěné ráfky, a celé to víc připomínalo staré jízdní kolo než stroj připravený na let.
Bezpečnostní systémy: Když jde do tuhého
Ne každý přistávací manévr probíhá hladce. Proto je každý podvozek vybaven systémem nouzového vysouvání. V dopravních letadlech obvykle funguje na principu gravitace – jednoduše spadne vlastní vahou. U vojenských strojů se ale setkáte i s pyrotechnickým vysunutím – malý výbuch doslova vystřelí podvozek do pozice. Drsné, ale účinné.
Další důležitý bezpečnostní prvek je anti-skid systém – zabraňuje smyku kol při přistání na mokré nebo kluzké dráze. Funguje v podstatě jako ABS v autě, jen na steroidech.
A když už se podvozek vysune, je dobré, aby byl vidět – Runway Guard Lights jsou osvětlení, která automaticky blikají, když je podvozek ve vysunuté poloze, což pomáhá při nočním provozu i nouzových přistáních.
Ekologický rozměr: I podvozek může být eko
Ekologie proniká i sem. Nové generace letadel už testují recyklovatelné kryty podvozku – například z biologicky odbouratelných termoplastů v rámci projektu Clean Sky 2.
V oblasti brzd se objevují takzvané tiché brzdy, které eliminují vznik kovového prachu a snižují hlučnost – tohle bude důležité zejména u elektrických letadel, jako je třeba Eviation Alice.
A nesmím zapomenout na energetickou optimalizaci – každé kilo ušetřené na podvozku znamená menší spotřebu paliva. I proto se dnes tak často používají titanové nebo kompozitní materiály.
Vojenská specifika: Tady se nehraje na kompromisy
U armádních letounů jsou požadavky ještě přísnější. Třeba C-17 Globemaster III má podvozek upravený tak, aby zvládal přistání i na nezpevněných drahách – včetně štěrku, písku nebo hlíny.
Letouny s STOL schopnostmi (krátký vzlet a přistání) jako Antonov An-72 využívají aerodynamický Koandův efekt, díky kterému mohou přistávat i na drahách pod 500 metrů. Tady musí podvozek spolupracovat s extrémně krátkou brzdnou dráhou a těžištěm přeneseným víc dopředu.
A ano – jaderné bombardéry jako B-2 Spirit mají v podvozku tepelný štít, aby vydržel i extrémní podmínky, včetně tepelného záření při startu s jaderným nákladem.
Certifikace a standardy: Žádný test, žádný let!
Celý tento testovací cirkus má smysl jen tehdy, pokud podvozek projde oficiální certifikací. Pro lehká letadla platí standard CS-VLA 723, který mimo jiné vyžaduje i simulaci vztlaku křídel při testování dopadů.
Pro velká dopravní letadla (např. Airbusy, Boeing) platí přísný předpis CS-25, který vyžaduje testování při extrémních teplotách od -40 °C do +50 °C, simulaci nouzových přistání, asymetrických zatížení a test integrity při poruchách systému.
Bez splnění těchto testů nemá podvozek šanci vůbec vzlétnout. A i když to vypadá jako formalita, každá chyba může znamenat fatální důsledky. Proto se testuje pořád, znovu a do posledního šroubku.
Shrnutí: Tohle není „jen pár kol“
Když dneska koukám na letadlo na ranveji, dívám se na podvozek s úplně jinýma očima. Není to jen nosná konstrukce, co se schová do trupu. Je to extrémně sofistikovaný stroj, který musí fungovat bez chyby – ve všech možných i nemožných podmínkách.
Od pádových testů, přes únavové cykly, až po digitální dvojčata a AI predikci selhání – vývoj a testování podvozků je tak trochu alchymie, tak trochu věda, ale hlavně tvrdá realita, kde chyba není možnost.
A přesně díky tomu může letadlo přistát v dešti, na ledu, při výpadku hydrauliky… a vy ani nepoznáte, že se něco dělo. Takže až příště uslyšíte „podvozek vysunut“, vzpomeňte si, co všechno za tím stojí.
